MTB2-Е IP40

Назначение

Светосигнальная арматура серии MTB2-Е предназначена для использования в электрических цепях переменного тока (АС) с частотой 50Гц или 60Гц, при номинальном напряжении 380 В, а также в цепях постоянного тока (DC) при номинальном напряжении 250 В.

Применяется для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.

Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.

Функциональные преимущества

• Удобная фиксация головки кнопки в панели электрощита
• Установка в панели толщиной до 4 мм
• Метки на головке кнопки, позволяющие произвести фиксацию в нужном положении Достижение степени защиты IP40 с лицевой панели
• Монтаж основания с блок-контактом простым защелкиванием
• Жесткая фиксация в собранном положении
• Демонтаж с помощью отвертки

Изображение	Тип	Упаковка, шт. (кратность заказа)	Артикул

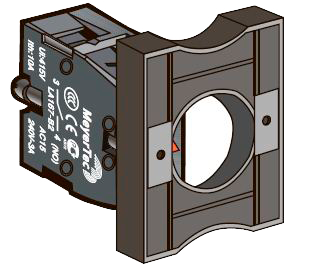

Основание с контактным блоком
	1NO	10	MTB2-EZ11
	1NC	10	MTB2-EZ12
	2NO	10	MTB2-EZ13
	2NC	10	MTB2-EZ14
	1NO + 1NC	10	MTB2-EZ15

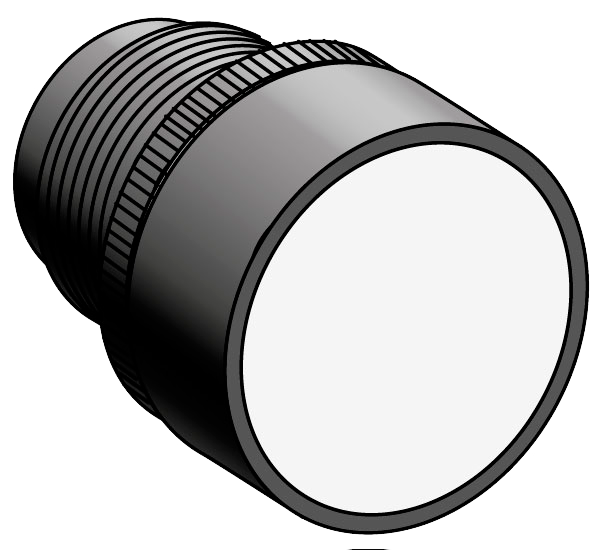

Головка кнопки, плоский толкатель
	Белый	1	MTB2-EA1
	Черный	10	MTB2-EA2
	Зеленый	10	MTB2-EA3
	Красный	10	MTB2-EA4
	Желтый	1	MTB2-EA5
	Синий	1	MTB2-EA6
Головка кнопки, толкатель с маркировкой

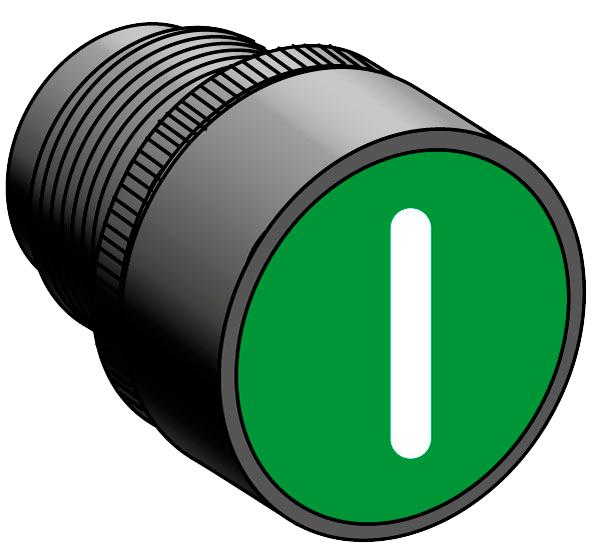

	зеленый, знак "I"	1	MTB2-EA331
	белый, знак "стрелка вверх"	1	MTB2-EA334
	черный, знак "стрелка вверх"	1	MTB2-EA335
	красный, знак "О"	1	MTB2-EA432
	красный, знак "stop"	1	MTB2-EA434
Головки кнопок управления с грибовидным толкателем

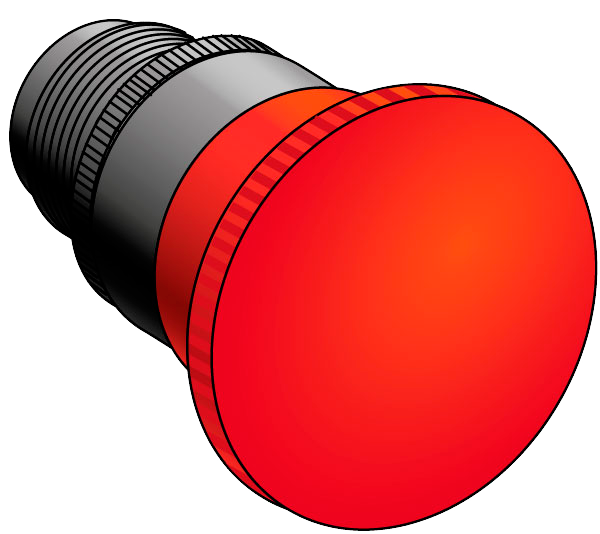

	без фиксации, красный, 40 мм	10	MTB2-EC4
	без фиксации, красный, 60 мм	1	MTB2-ER4
	возврат поворотом, красный, 30 мм	1	MTB2-ES44
	возврат поворотом, красный, 40 мм	10	MTB2-ES54
	возврат поворотом, красный, 60 мм	1	MTB2-ES64
	возврат ключом, красный, 40 мм, ключ Ronis 455	1	MTB2-ES14
Головки кнопок управления с двойным толкателем

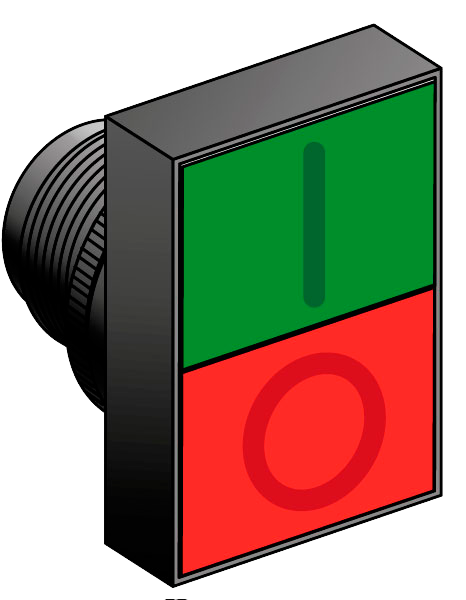

	красный/зеленый, плоский толкатель	10	MTB2-EL83
	красный/зеленый, выступающий толкатель	1	MTB2-EL84

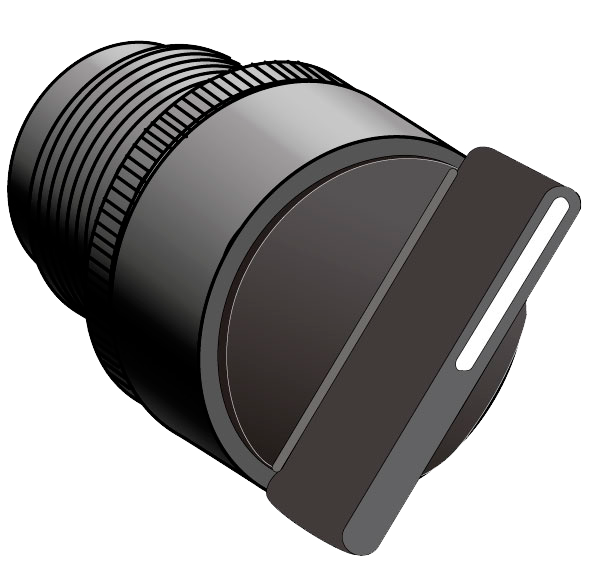

Головка переключателя короткая ручка
	2 положения с фиксацией	10	MTB2-ED2
	3 положения с фиксацией	10	MTB2-ED3
	2 положения с возвратом	1	MTB2-ED4
	3 положения с возвратом	1	MTB2-ED5
Головки переключателей с ключом
	3 положения с фиксацией, 3 выемки	1	MTB2-EG0
	2 положения с фиксацией, 1 выемка	10	MTB2-EG2
	2 положения с фиксацией, 2 выемки	1	MTB2-EG3
	3 положения с возвратом, 1 выемка	1	MTB2-EG4
	2 положения с возвратом, 1 выемка	1	MTB2-EG5
	3 положения, возврат и фиксация, 1 выемка	1	MTB2-EG6
	3 положения с фиксацией, 1 выемка	1	MTB2-EG7

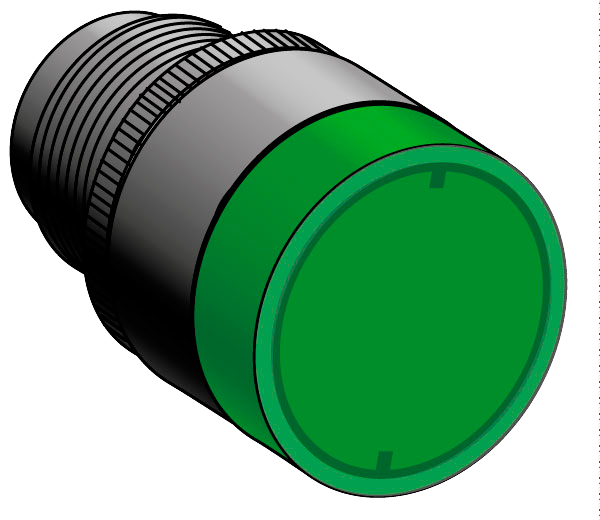

Головки кнопок с подсветкой
	зеленый	10	MTB2-EW33
	красный	10	MTB2-EW34
	желтый	1	MTB2-EW35
	синий	1	MTB2-EW36

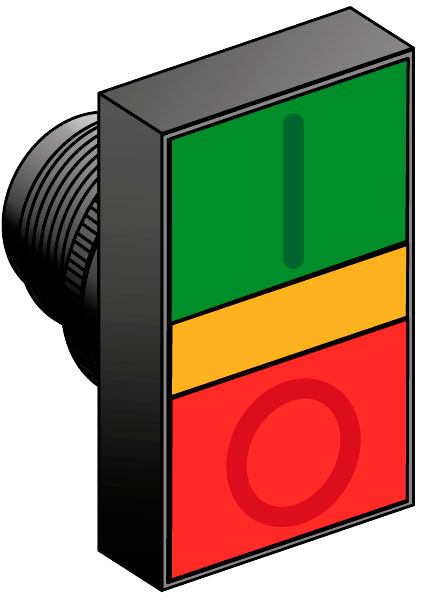

Головки кнопок управления с двойным толкателем, с подсветкой
	красный/зеленый	10	MTB2-EW84

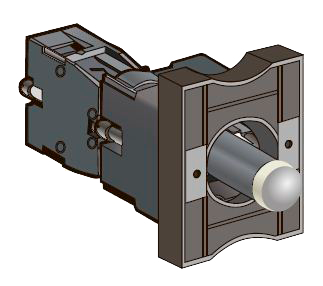

Основания с LED модулем подсветки и контактным блоком
	белый, 24V AC/DC	1	MTB2-EW611
	зеленый, 24V AC/DC	10	MTB2-EW613
	красный, 24V AC/DC	10	MTB2-EW614
	желтый, 24V AC/DC	10	MTB2-EW615
	синий, 24V AC/DC	1	MTB2-EW616
	белый, 220V AC/DC	1	MTB2-EW631
	зеленый, 220V AC/DC	10	MTB2-EW633
	красный , 220V AC/DC	10	MTB2-EW634
	желтый, 220V AC/DC	10	MTB2-EW635
	синий, 220V AC/DC	1	MTB2-EW636
Сигнальные LED лампы

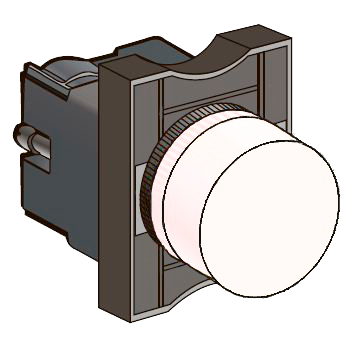

	белый, 24V AC/DC	1	MTB2-EV611
	зеленый, 24V AC/DC	1	MTB2-EV613
	красный, 24V AC/DC	1	MTB2-EV614
	желтый, 24V AC/DC	1	MTB2-EV615
	синий, 24V AC/DC	1	MTB2-EV616
	белый, 220V AC/DC	1	MTB2-EV631
	зеленый, 220V AC/DC	1	MTB2-EV633
	красный , 220V AC/DC	1	MTB2-EV634
	желтый, 220V AC/DC	1	MTB2-EV635
	синий, 220V AC/DC	1	MTB2-EV636

Аксеcсуары

Изображение	Наименование	Артикул
	Модуль фиксации	MTB2-F02
	Защитный кожух-рамка, желтый, 60 мм	MTB2-F03
	Прозрачный кожух-блокировка	MTB2-F04
	Монтажный ключ	MT22-F06
	Комплект желтых табличек, круг, «Emergency Stop», 60мм (уп. 2 шт.)	КОМПЛЕКТ ТАБЛИЧЕК MTB2-F07 (2 ШТ.)
	Комплект желтых табличек, круг, «Emergency Stop», 90мм (уп. 2 шт.)	КОМПЛЕКТ ТАБЛИЧЕК MTB2-F12 (2 ШТ.)
	Силиконовый защитный кожух (уп. 2 шт.)	КОМПЛЕКТ КОЖУХОВ MTB2-F08 (2 ШТ.)
	Заглушка 22 мм	КОМПЛЕКТ ЗАГЛУШЕК MTB2-F09 (2 ШТ.)
	Комплект держателей маркировки, 25х11мм, (уп. 5 шт.)	КОМПЛЕКТ ДЕРЖАТЕЛЕЙ MTB2-F11 (5 ШТ.)
	Комплект держателей маркировки, 25х18мм, (уп. 5 шт.)	КОМПЛЕКТ ДЕРЖАТЕЛЕЙ MTB2-F10 (5 ШТ.)

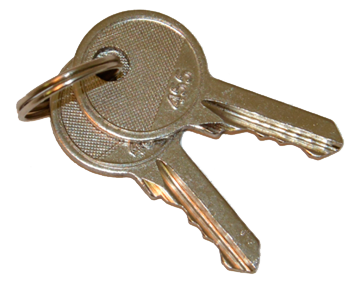

	Комплект ключей RONIS №455 (уп. 2шт.)	КОМПЛЕКТ КЛЮЧЕЙ RONIS MTB2-F455 (2 ШТ.)
	Блок-контакт NO	MTB2-BE11
	Блок-контакт NC	MTB2-BE12
