В конце артикула преобразователя может указываться версия его исполнения. Например, преобразователь мощностью 22 кВт - ITD223U43B3_0301.
Номинальные характеристики
0.75 кВт…560 кВт, три фазы, 380 В, 50/60 Гц.

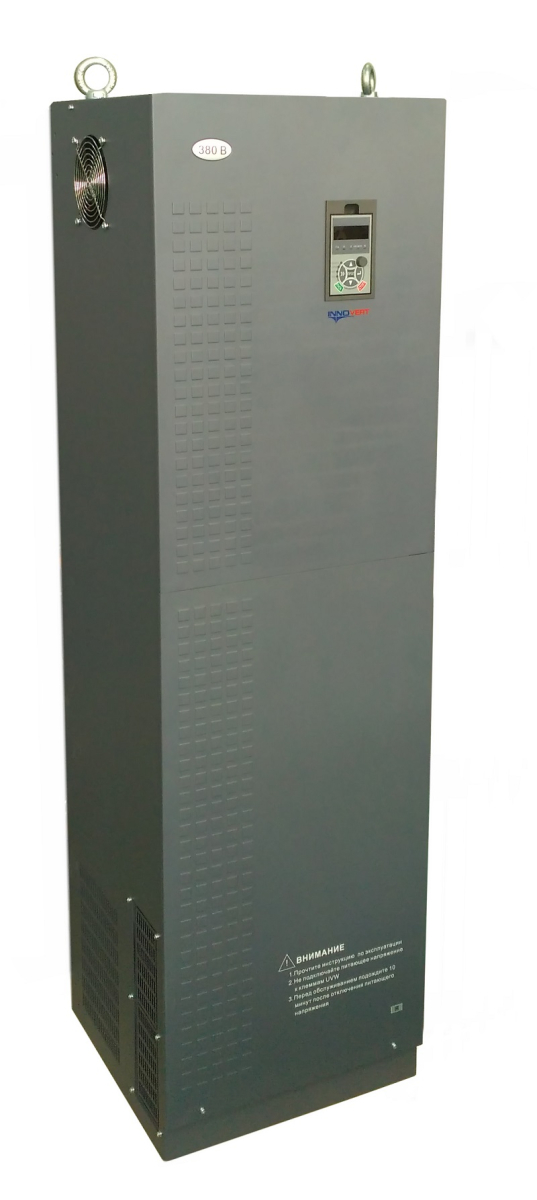

Мощность: 400 кВт
Напряжение вход: 380В, 3 фаза, 50/60 Гц
Напряжение выход: 380В, 3 фазы
Выходной ток: 730 А
Перегрузочная способность: 150%
Управление: скалярное, векторное
Степень защиты: IP20
Габаритные размеры в мм (ВхШхГ): 1800х780х450
Дополнительные функции:
Встроенный блок питания 24VDC, 200мА.
Защита от короткого замыкания между фазами и на "землю".
ВЕКТОРНЫЙ режим управления скоростью и моментом
Стабильная работа двигателя на низких скоростях с постоянным моментом с точностью до ±5% или частотой с точностью до ±0,02%.
Простой в настройке векторного режима
Встроенная автонастройка
Увеличенный диапазон регулирования частоты
1:50 в скалярном режиме;
1:100 в векторном режиме;
1:1000 в векторном режиме с обратной связью по скорости (энкодер).
Выходная частота
до 3200Гц.
Простой в запуске
В заводских настройках уже готов к работе после подключения питающего напряжения и двигателя (скалярный режим).
Крепление на дин-рейку
Стандартный размер дин-рейки 35 мм, доступно до 4 кВт; 5,5 кВт и выше крепление на монтажную панель.
Надежный
Встроенные защиты от коротких замыканий, перегрузок (150% в течение 1 мин, 180% - 20 с), перенапряжения, обрыва фаз, перегрева, несанкционированного изменения настроек.
Универсальный
Частотный преобразователь INNOVERT серии ITD представляет собой многофункциональный преобразователь частоты, позволяющий работать как в скалярном (по умолчанию) так и в векторном режиме.
Диапазон регулировки выходной частоты:
— скалярный режим 1:50
— векторный режим бессенсорный 1:100
— векторный режим с обратной связью по скорости (энкодер) 1:1000
Функции:
- регулирование скорости или момента, задаваемых аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
- 15 предустановленных скоростей
- 4 различных варианта времён разгона и торможения
- реверсирование
- защита двигателя от перегрузки по току, по напряжению
- температурный контроль транзисторного модуля
- торможение постоянным током
- электронный потенциометр (MOP)
- PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.)
- PLC режим управления скоростью
- Порт RS485, протокол Modbus
Документация:
Инструкция INNOVERT ITD_0102 (pdf)
Инструкция INNOVERT ITD_0301/0302 (pdf)
Краткое описание INNOVERT ITD (pdf)
Паспорт INNOVERT ITD (pdf)
