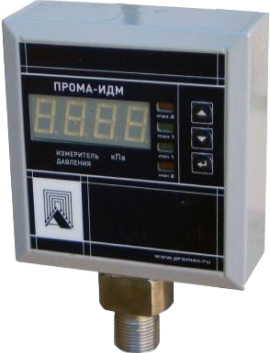

ПРОМА-ИДМ-016, измерители давления многофункциональные

Для непрерывного преобразования измеряемого параметра (избыточного давления, вакуумметрического давления, разности давлений, абсолютного давления) в токовый сигнал, дальнейшей микропроцессорной обработки и управления внешними электрическими цепями от сигнализирующего устройства.

Пределы приведенной допускаемой основной погрешности выходного токового сигнала , %

• пределы измерения 1 и 2: ±0,5;
• пределы измерения 3 и 4: ±1,0

Индикация текущего значения измеряемого параметра осуществляется на светодиодном цифровом 4-х разрядном семисегментном индикаторе. Так же имеются единичные светодиоды зеленого цвета «1», «2», «3», «4»,отображающие установленный предел измерений давления и одиночные светодиоды желтого цвета, показывающие единицу измерения параметра в «Па» или в «кПа».

Выход величины давления за пределы уставок сопровождается светодиодной сигнализацией и выдачей дискретных сигналов в виде замыкания нормально-разомкнутых контактов реле.

По принципу измеряемого параметра различают измерители

• вакуумметрического давления ПРОМА-ИДМ-016-ДВ;
• избыточного ПРОМА-ИДМ-016-ДИ;
• вакуумметрического и избыточного ПРОМА-ИДМ-016-ДИВ;
• перепада давления ПРОМА-ИДМ-016-ДД;
• абсолютного давления ПРОМА-ИДМ-016-ДА.

По конструктивному исполнению измерители различают

• «Щ» – щитовое;
• «ЩВ» – щитовое с выносным датчиком;
• «Н» – настенное;
• «НВ» – настенное с выносным датчиком;
• «Р» – резьбовой моноблок для установки на трубопровод (полевое исполнение);

Расшифровка применяемости

1 – Настенный (Н);
2 – Настенный выносной (НВ);
3 – Настенный на DIN-рейку (НД);
4 – Щитовой (Щ);
5 – Щитовой выносной (ЩВ);
6 – Штуцерный (Р)
г+ж – рабочая среда газ и жидкость – универсальный;
г/ж – рабочая среда только газ или жидкость (для жидкости исполнение только Р, НВ, ЩВ)
* – только на рабочее давление до 0,1 МПа
