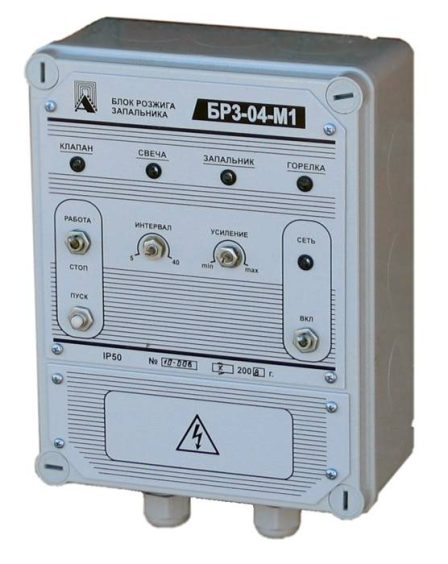

Блок розжига запальника, БРЗ

С помощью блока розжига может осуществляться автоматическое управление работой запально-защитного устройства в водонагревательном оборудовании и котлоагрегатах, функционирующих на мазутном или газовом топливе.

Блок розжига осуществляет контроль пламени в запальнике и горелки, выполняя следующие функции.

1. Подача сигнала в защитную схему котла об уровне факела в запальнике (считывается ионизационным датчиком) и пламени горелки (считывается фотодатчиком).
2. Формирование сигнала об открытии или закрытии электромагнитного клапана КЭГ.
3. Подача сигнала для розжига искрой ИВН.
4. Отключение источника высокого напряжения при зажигании горелки.
5. Блокировка запуска в случае отсутствия вентиляции электроустановок, срабатывании защитной системы котла, невозможности розжига в течение заданного промежутка времени ЗСУ или ЗЗУ.

При всей функциональности устройство компактно, удобно в применении, легко в установке.

Блок розжига может быть произведен в настенном и щитовом исполнении.
Вес устройства составляет не более 3 кг. Предполагаемый срок службы составляет 80 тыс. часов.

Для розжига ЗЗУ и ЗСУ блок отводит от 5 до 40 секунд, в зависимости от настроек и использует для передачи сигналов контакт реле с возможностью коммутации постоянного тока до 2 ампер и напряжением в 30 Ватт. Для внешнего питания устройства требуется напряжение 30 В при токе до 20 мА и частоте 50-60 Гц. В комплекте с ИВН. Блок потребляет не более 300 ВА.
