Реле температуры MEYERTEC MTR-K – контроль температуры и отличное решение для cистем отопления, ГВС, вентиляции и кондиционирования!
В системах вентиляции капиллярный термостат MTR-K MEYERTEC контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости в калорифере. Это защищает систему от аварий зимой, таких как разрыв трубок, повреждение калорифера, прекращение теплоснабжения, а также затопление помещений.
Реле температуры МТR-К от MEYERTEC – это надежный и простой способ защитить ваши системы от замерзания или перегрева. Устройство подходит для работы в жилых, коммерческих и промышленных объектах, обеспечивая безопасность и стабильность работы оборудования.
Преимущества и отличительные особенности
- Полная взаимозаменяемость с зарубежными моделями термостатов для систем ОВК (HVAC).
- Высокая нагрузочная способность и надежность контактов.
- Гибкие настройки порога срабатывания и дифференциала (доступна ручная настройка пользователем).
- Продолжительный срок службы: 10+ лет.
- Возможность увеличения пылевлагозащиты с помощью защитного корпуса с IP55, что позволяет использовать реле в помещениях с высокой влажностью и конденсатом.
- Гарантийный срок эксплуатации – 2 года.
Конструктивные особенности
- MTR-K состоит из капилляра, наполненного газом, соединенного с диафрагмой внутри корпуса, и механического перекидного реле.
- Положение контактов термостата зависит от температуры контролируемой среды.
- MTR-K выполнен в корпусе с пылевлагозащитой IP30 (степень пылевлагозащиты по ГОСТ 14254)
- Для повышения степени пылевлагозащиты рекомендуется использовать защитный корпус для реле IP55.

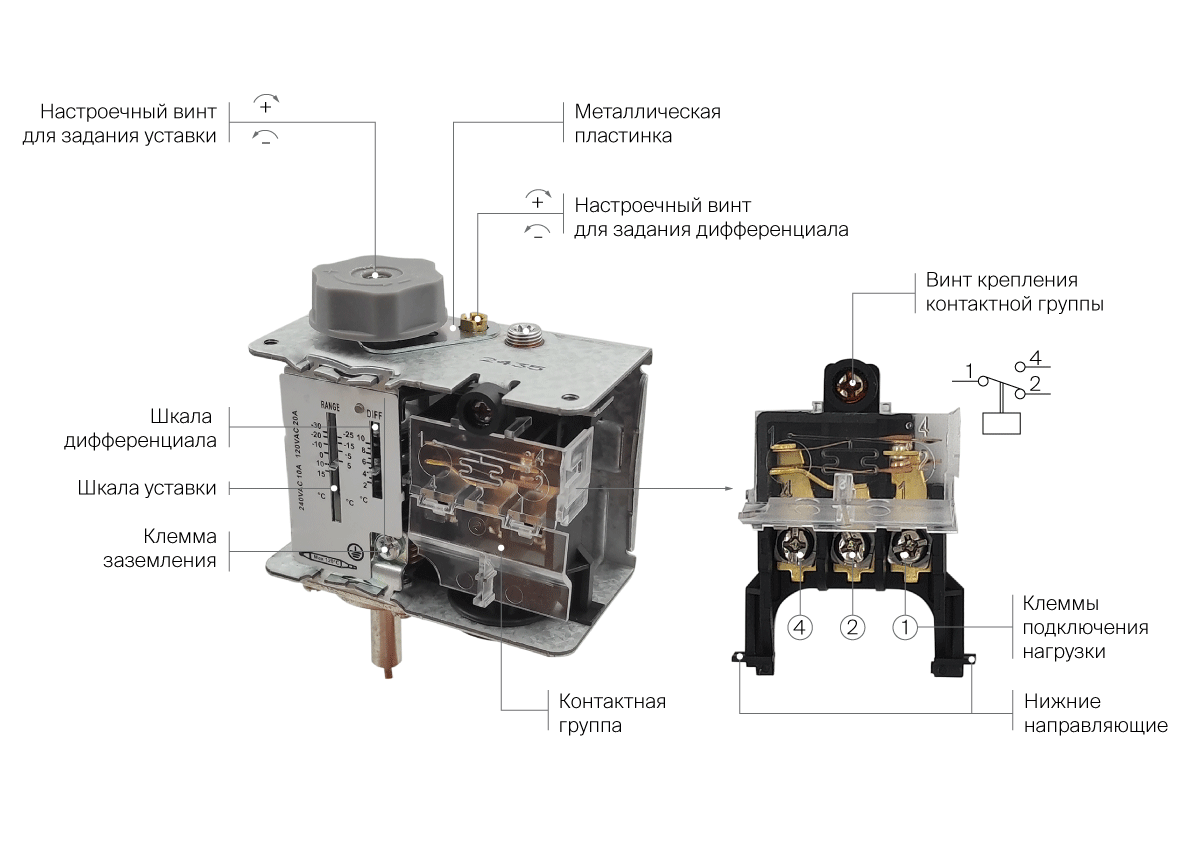

Внутреннее устройство реле температуры MEYERTEC MTR-K
Основные функции
Что делает MTR-K незаменимым?
- Защищает калориферы от замерзания.
- Управляет циркуляцией воды в системах отопления и ГВС.
- Сигнализирует о прорыве перегретого теплоносителя в системе отопления.
Области применения
Капиллярный термостат MTR-K используется в системах:
- Отопления и горячего водоснабжения.
- Вентиляции и кондиционирования.
Среда измерения
Теплоноситель: воздух.
| Параметр | Значение |
| Общие параметры | |
| Диапазон задаваемой уставки температуры | –30...+15 °С (заводская установка +7 °С) |
| Дифференциал | Настраиваемый, 4...10 °С (заводская установка 4 °С) |
| Тип чувствительно элемента | Капиллярная трубка без термобаллона |
| Тип наполнителя | Парообразный |
| Длина капиллярной трубки | 1; 2; 3; 4; 6; 11,5 м (в зависимости от модификации) |
| Подключение сигнальных проводов | К винтовым клеммам прибора |
| Диаметр подключаемого кабеля | 6...14 мм |
| Управляющий выход | Однополюсный перекидной контакт SPDT |
| Общие параметры нагрузки | АС (10 А 240 В) АС (20 А 120 В) |
| Электрическая нагрузка на контактную систему в соответствии с ГОСТ IEC 60947-5-1-2014 | AC-1 (16 А, 400 В) AC-3 (16 А, 400 В) AC-15 (10 А, 400 В) DC-13 (12 Вт, 220 В) |
| Сброс | Автоматический |
| Конструктивные параметры | |
| Класс защиты от поражения электрическим током по ГОСТ IEC 60947-5-1 | I |
| Виброустойчивость по ГОСТ Р 52931 | N2 |
| Масса прибора, не более: | Брутто/нетто, кг |
| - МТR-К1 | 0,70/0,65 |
| - МТR-К2 | 0,80/0,75 |
| - МТR-К3 | 0,85/0,70 |
| - МТR-К4 | 0,90/0,75 |
| - МТR-К6 | 1,0/0,9 |
| - МТR-К11,5 | 1,3/1,0 |
| Габаритные размеры упаковки (Д × Ш × В) | |
| - МТR-К1 | 190×100×75 мм |
| - МТR-К2, МТR-К3, МТR-К4, МТR-К6 | 190×140×75 мм |
| - МТR-К11,5 | 190×140×115 мм |
| Условия эксплуатации | |
| Температура окружающей среды | –25...+65 °С |
| Температура чувствительного элемента, не более | +120 °С |
| Относительная влажность, не более | 80 % (при +25 °С) |
| Атмосферное давление | 84...106,7 кПа |
Цены
| Наименование | Цена, руб. (Цены указаны с НДС) | Код |
| MTR-K1 | 4 530,00 | 145988 |
| MTR-K2 | 4 860,00 | 145989 |
| MTR-K3 | 5 220,00 | 145990 |
| MTR-K4 | 5 580,00 | 145991 |
| MTR-K6 | 6 000,00 | 145992 |
| MTR-K11.5 | 6 360,00 | 145993 |
Документация
| Наименование | Ссылка |
| Руководство по эксплуатации MTR-K | Скачать |
