ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному каналу. Совместим со всеми распространенными по РФ и СНГ типами датчиков. Универсальный цифровой регулятор, подходит для применения в различных задачах автоматического регулирования и сигнализации. Применяется в печах, в сушильных шкафах, а также для управления системами обогрева и отопления на пищевых предприятиях, объектах ЖКХ, в металлургии и пр.
ТРМ1 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также ТРМ1 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor
Возможности регулятора
- Измерение и регулирование физических величин по одному каналу.
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за заданные пределы.
- Ручной режим управления исполнительными механизмами.
- Интеграция в систему диспетчеризации.
Преимущества
Параметр | Значение | |||
Напряжение питания | ~90…264 В (номинальное 230 В) =21...120 В (номинальное 24 В) | |||
Частота напряжения питания | 50, 60 Гц | |||
Потребляемая мощность | не более 10 ВА | |||
Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
Максимально допустимый ток источника питания | 50 мА | |||
Универсальный вход | ||||
Количество универсальных входов | 1 | |||
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
Время опроса входа: | Не более 1 секунды | |||
Предел основной приведенной погрешности измерения: | ||||
- для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
- для остальных видов датчиков | ±0,25 % | |||
Выходные устройства | ||||
Количество выходных устройств | 1 | |||
Типы выходных устройств | Р, К, С, Т, И, У | |||
Корпус | ||||
Щитовой Щ1 | 96×96×53, IP54* | |||
Щитовой Щ2 | 96×48×100, IP54* | |||
Щитовой Щ5 | 48×48×103, IP54* | |||

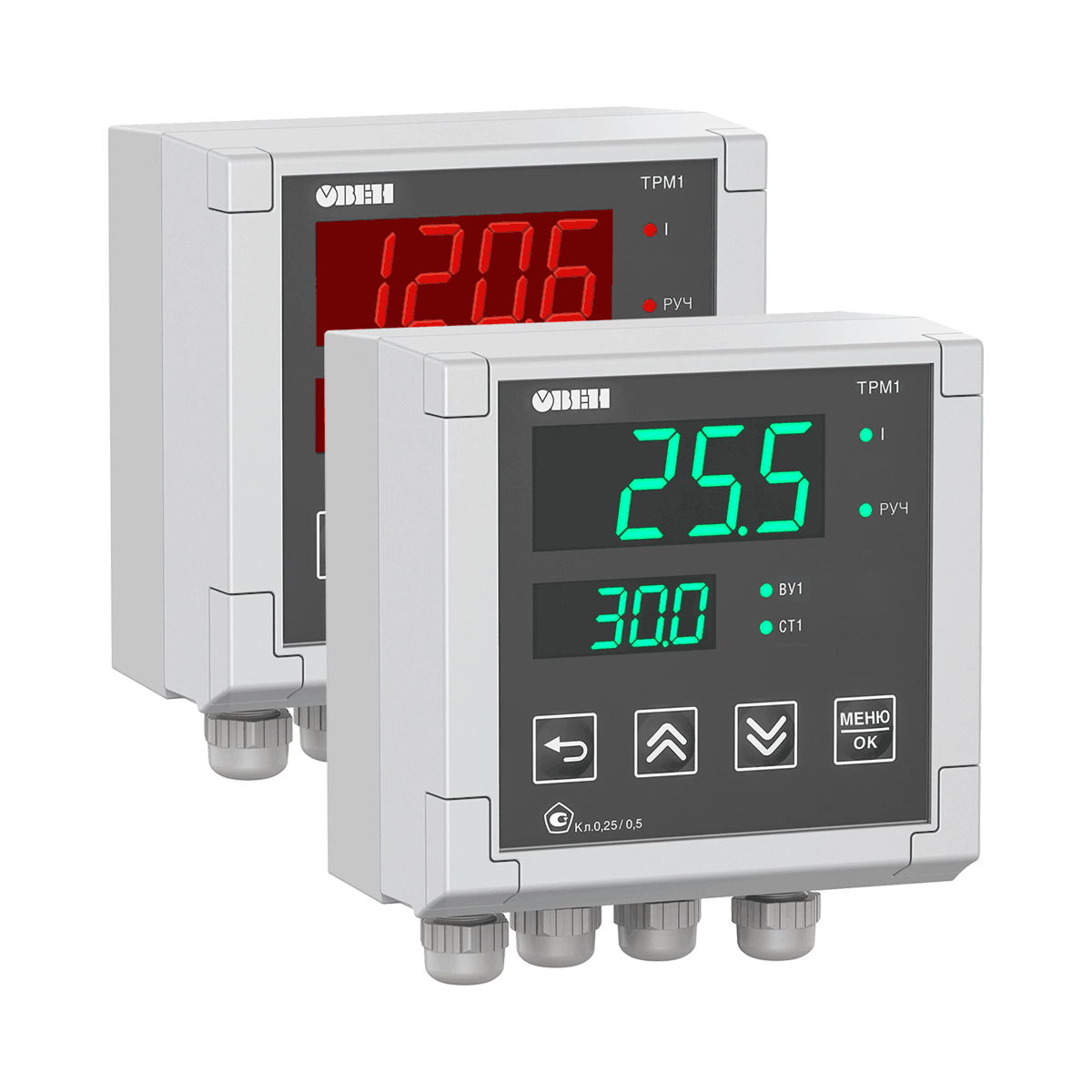

Настенный Н | 110×129×69, IP66** | |||
DIN-реечный | 88×90×59, IP20 | |||
* со стороны передней панели | ||||
Условия эксплуатации | ||||
Температура окружающего воздуха | –40...+50 °С | |||
Атмосферное давление | 84...106,7 кПа | |||
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % |
Характеристики выходных устройств
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В | ||
К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В |
Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
Цены
Наименование | Цена, руб. (Цены указаны с НДС) | Код |
ТРМ1-Щ2.У2.С | 5 700,00 | 150069 |
ТРМ1-Д.У3.И | 5 700,00 | 144399 |
ТРМ1-Д.У3.И.RS | 5 880,00 | 144400 |
ТРМ1-Д.У3.Р | 5 400,00 | 144401 |
ТРМ1-Д.У3.Р.RS | 5 640,00 | 144402 |
ТРМ1-Д.У3.Т | 5 700,00 | 144403 |
ТРМ1-Д.У3.Т.RS | 5 880,00 | 144404 |
ТРМ1-Д.У3.У | 5 700,00 | 144405 |
ТРМ1-Н.У3.Р | 5 400,00 | 144406 |
ТРМ1-Н.У3.Р.RS | 5 640,00 | 144407 |
ТРМ1-Щ1.У3.И | 5 700,00 | 144408 |
ТРМ1-Щ1.У3.И.RS | 5 880,00 | 144409 |
ТРМ1-Щ1.У3.Р | 5 400,00 | 144410 |
ТРМ1-Щ1.У3.Р.RS | 5 640,00 | 144411 |
ТРМ1-Щ1.У3.С | 5 700,00 | 144412 |
ТРМ1-Щ1.У3.Т | 5 700,00 | 144413 |
ТРМ1-Щ1.У3.Т.RS | 5 880,00 | 144414 |
ТРМ1-Щ1.У3.У | 5 700,00 | 144415 |
ТРМ1-Щ2.У3.И | 5 700,00 | 144416 |
ТРМ1-Щ2.У3.И.RS | 5 880,00 | 144417 |
ТРМ1-Щ2.У3.Р | 5 400,00 | 144418 |
ТРМ1-Щ2.У3.Р.RS | 5 640,00 | 144419 |
ТРМ1-Щ2.У3.Т | 5 700,00 | 144420 |
ТРМ1-Щ5.У3.И | 5 700,00 | 144421 |
ТРМ1-Щ5.У3.Р | 5 400,00 | 144422 |
ТРМ1-Щ5.У3.Р.RS | 5 640,00 | 144423 |
ТРМ1-Щ5.У3.Т | 5 700,00 | 144424 |
ТРМ1-Щ5.У3.Т.RS | 5 880,00 | 144425 |
ТРМ1-Щ1.У2.Р | 5 400,00 | 144509 |
ТРМ1-Щ1.У2.Р.RS | 5 640,00 | 144510 |
ТРМ1-Щ1.У2.И | 5 700,00 | 144511 |
ТРМ1-Щ1.У2.И.RS | 5 880,00 | 144512 |
ТРМ1-Щ1.У2.К | 5 700,00 | 144513 |
ТРМ1-Щ1.У2.К.RS | 5 880,00 | 144514 |
ТРМ1-Щ1.У2.С | 5 700,00 | 144515 |
ТРМ1-Щ1.У2.С.RS | 5 880,00 | 144516 |
ТРМ1-Щ1.У2.У | 5 700,00 | 144517 |
ТРМ1-Щ1.У2.У.RS | 5 880,00 | 144518 |
ТРМ1-Щ1.У2.Т.RS | 5 880,00 | 144520 |
ТРМ1-Щ1.У2.Т | 5 700,00 | 144519 |
ТРМ1-Д.У2.Р.RS | 5 640,00 | 144642 |
ТРМ1-Д.У2.И.RS | 5 880,00 | 144643 |
ТРМ1-Д.У2.К.RS | 5 880,00 | 144644 |
ТРМ1-Д.У2.С.RS | 5 880,00 | 144645 |
ТРМ1-Д.У2.У.RS | 5 880,00 | 144646 |
ТРМ1-Д.У2.Т.RS | 5 880,00 | 144647 |
ТРМ1-Щ2.У2.Р.RS | 5 640,00 | 144673 |
ТРМ1-Щ2.У2.И.RS | 5 880,00 | 144674 |
ТРМ1-Щ2.У2.К.RS | 5 880,00 | 144675 |
ТРМ1-Щ2.У2.С.RS | 5 880,00 | 144676 |
ТРМ1-Щ2.У2.У.RS | 5 880,00 | 144677 |
ТРМ1-Щ2.У2.Т.RS | 5 880,00 | 144678 |
ТРМ1-Щ5.У2.Р | 5 400,00 | 144705 |
ТРМ1-Щ5.У2.Р.RS | 5 640,00 | 144706 |
ТРМ1-Щ5.У2.И | 5 700,00 | 144707 |
ТРМ1-Щ5.У2.И.RS | 5 880,00 | 144708 |
ТРМ1-Щ5.У2.К | 5 700,00 | 144709 |
ТРМ1-Щ5.У2.К.RS | 5 880,00 | 144710 |
ТРМ1-Щ5.У2.С | 5 700,00 | 144711 |
ТРМ1-Щ5.У2.С.RS | 5 880,00 | 144712 |
ТРМ1-Щ5.У2.У | 5 700,00 | 144713 |
ТРМ1-Щ5.У2.У.RS | 5 880,00 | 144714 |
ТРМ1-Щ5.У2.Т | 5 700,00 | 144715 |
ТРМ1-Щ5.У2.Т.RS | 5 880,00 | 144716 |
ТРМ1-Н.У2.Р | 5 400,00 | 144767 |
ТРМ1-Н.У2.Р.RS | 5 640,00 | 144768 |
ТРМ1-Н.У2.И | 5 700,00 | 144769 |
ТРМ1-Н.У2.И.RS | 5 880,00 | 144770 |
ТРМ1-Н.У2.К | 5 700,00 | 144771 |
ТРМ1-Н.У2.К.RS | 5 880,00 | 144772 |
ТРМ1-Н.У2.С | 5 700,00 | 144773 |
ТРМ1-Н.У2.С.RS | 5 880,00 | 144774 |
ТРМ1-Н.У2.У | 5 700,00 | 144775 |
ТРМ1-Н.У2.У.RS | 5 880,00 | 144776 |
ТРМ1-Н.У2.Т | 5 700,00 | 144777 |
ТРМ1-Н.У2.Т.RS | 5 880,00 | 144778 |
ТРМ1-Д.У2.Р | 5 400,00 | 145136 |
ТРМ1-Щ2.У2.Р | 5 400,00 | 145137 |
ТРМ1-Щ2.У2.И | 5 700,00 | 145138 |
ТРМ1-Щ2.У2.Т | 5 700,00 | 150255 |
Документация
Наименование | Ссылка |
Руководство по эксплуатации обновленного ТРМ1 с USB | Скачать |
Руководство по эксплуатации (краткое) обновленного ТРМ1 с USB | Скачать |
Таблица регистров modbus ТРМ1 | Скачать |
Таблица соотнесения настроек приборов ТРМ1 | Скачать |
Примеры настройки для ТРМ | Скачать |
Протокол испытаний корпуса Н на IP66 | Скачать |
Руководство по эксплуатации для ТРМ1 без USB | Скачать |
Сертификаты
Наименование | Ссылка |
Декларация о соответствии на 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12 | Скачать |
Сертификат средств измерений 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12 | Скачать |
Свидетельство о типовом одобрении ТРМ | Скачать |
ПО
Наименование | Ссылка |
Owen Configurator | Скачать |
