УЗС1 [М01] цифровой задатчик сигналов 4…20 мА и 0…10 В

Сертификат дилера
Для заказа нужного товара свяжитесь с нашими менеджерами
+ 7 (4822) 31 - 09 - 16
+ 7 (4822) 31 - 09 - 41
kip-avtomatica@yandex.ru
Цена: от 11 178,00 руб.

Задатчик сигналов предназначен для управления аналоговыми исполнительными механизмами с безударным переходом между ручным и автоматическим режимами. В автоматическом режиме УЗС1 [М01] транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.

Задатчик оснащен двумя экранами, которые позволяют пользователю видеть одновременно текущую величину выходного сигнала в процентах и в физических единицах (мА или В).

УЗС1 [М01] применяется в процессах с частыми корректировками управляющих сигналов смесителей, дозаторов, запорной арматуры, повышая точность процесса регулирования при ручном управлении.

Особенности и преимущества

  • 2 режима работы: ручной и автоматический
  • Индикация типа режима на лицевой панели прибора
  • Переключение между режимами с помощью внешнего тумблера или с лицевой панели прибора
  • Настраиваемая дискретность изменения сигнала
  • Возможность указания типа аналогового выхода при заказе
  • USB Type-C для подключения и настройки с ПК
  • Эксплуатация при температуре: -40…+50 °С
  • Встроенный источник питания =24 В

Схема применения

Схема применения УЗС1 [М01]

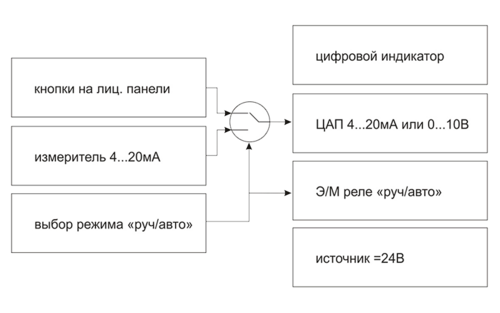

Функциональная схема

Функциональная схема УЗС1 [М01]

Питание
Напряжение питания

~90…264 В, номинальное 230 В при 50, 60 Гц

=21...120 В, номинальное 24 В

Потребляемая мощность, не более 10 Вт
Встроенный источник питания =24 В при максимальном токе 50 мА
Коммуникационные интерфейсы
Количество портов

1× RS-485

1 × USB Type-C

Поддерживаемые протоколы

Modbus RTU, Slave

Modbus ASCII, Slave

Конструктивные особенности
Щитовой Щ1 96×96×53 мм, IP54
Щитовой Щ2 96×48×100 мм, IP54
Настенный Н 110×130×69 мм, IP66
DIN-реечный Д 88×90×59мм, IP20
Масса, не более 0,4 кг
Средний срок службы 12 лет

Входы

Количество

1 × AI

1 × DI

Время опроса входа, не более 1 с
Подключаемые сигналы

Ток: 4...20 мА, 0...5 мА, 0...20 мА

Напряжение: -50...+50 мВ, 0...1В, 0...10В

Сухой контакт для кнопки «Пуск/Стоп» прибора

Предел относительной погрешности 0,25 %
Выходы
Количество

1 × DO, выход Р

1 × DOили AO на выбор

Тип выхода
И ЦАП, ток 4…20 мА
Р Электромагнитное реле
К Транзисторная оптопара n-p-n
С Симисторная оптопара
Т Выход для управления твердотельным реле

H2 Характеристики измерительных датчиков

H3

Термопреобразователи сопротивления
Обозначение сигнала Описание сигнала Диапазон измерения Разрешающая способность
C 50 ТСМ (Cu50) W100="1.426 -50…+200 °С 0,1 °С
50 C ТСМ (50М) W100="1.428 -180…+200 °С 0,1 °С
P 50 ТСП (Pt50) W100="1.385 -200…+850 °С 0,1 °С
50 P ТСП (50П) W100="1.391" -200…+850 °С 0,1 °С
C100 ТСМ (Cu100) W100="1.426 -50…+200 °С 0,1 °С
100C ТСМ (100М) W100="1.428 -180…+200 °С 0,1 °С
P100 ТСП (Pt100) W100="1.385 -200…+850 °С 0,1 °С
100P ТСП (100П) W100="1.391" -200…+850 °С 0,1 °С
100n ТСН (100Н) W100="1.617 -60…+180 °С 0,1 °С
C500 ТСМ (Cu500) W100="1.426 -50…+200 °С 0,1 °С
500C ТСМ (500М) W100="1.428 -180…+200 °С 0,1 °С
P500 ТСП (Pt500) W100="1.385 -200…+850 °С 0,1 °С
500P ТСП (500П) W100="1.391" -200…+850 °С 0,1 °С
500n ТСН (500Н) W100="1.617 -60…+180 °С 0,1 °С
C 1.0 ТСМ (Cu1000) W100="1.426 -50…+200 °С 0,1 °С
1.0 C ТСМ (1000М) W100="1.428 -180…+200 °С 0,1 °С
P 1.0 ТСП (Pt1000) W100="1.385 -200…+850 °С 0,1 °С
1.0 P ТСП (1000П) W100="1.391" -200…+850 °С 0,1 °С
1.0 n ТСН (1000Н) W100="1.617 -60…+180 °С 0,1 °С
C 53 ТСМ (53М) W100="1.426 (гр. 23) -50…+200 °С 0,1 °С
Термоэлектрические преобразователи
Обозначение сигнала Описание сигнала Диапазон измерения Разрешающая способность
tC. L термопара ТХК (L) -200…+800 °С 0,1 °С
tC. J термопара ТЖК (J) 0…+900 °С 0,1 °С
tC. n термопара ТНН (N) -200…+1300 °С 0,2 °С
tC.HA термопара ТХА (K) -200…+1300 °С 0,2 °С
tC. S термопара ТПП (S) 0…+1600 °C 0,2 °С
tC. r термопара ТПП (R) 0…+1600 °C 0,2 °С
tC. b термопара ТПР (В) +600…+1800 °C 0,2 °С
tC.A1 термопара ТВР (А-1) +1000…+2500 °С 0,4 °С
tC.A2 термопара ТВР (А-2) +1000…+1800 °C 0,2 °С
tC.A3 термопара ТВР (А-3) +1000…+1800 °C 0,2 °С
tC. t термопара ТМК (Т) -200…+400 °С 0,1 °С
tC.dL Typ.L (DIN 43710)* 0…+900 °С 0,1 °С
tC. E ТХКн (Е) -200...+900 °С 0,1 °С
Унифицированные сигналы
Тип входа Диапазон измерения Диапазон отображения Разрешающая способность
i 0.5 Ток: 0…5 мА 0…100 % 0,01 мА
i 0.20 Ток: 0…20 мA 0…100 % 0,01 мА
i 4.20 Ток: 4…20 мА 0…100 % 0,01 мА
U -5.5 Напряжение: -50…+50 мВ 0…100 % 0,01 мВ
U 0.1 Напряжение: 0…1 В 0…100 % 0,01 мВ
U 0.10 Напряжение: 0…10 В 0…100 % 0,01 мВ

Характеристики выходных устройств

Тип выхода Технические параметры
И

Цифро-аналоговый преобразователь (ЦАП)

Выходной ток: 4…20 мА

Максимальная внешняя нагрузка: до 1 кОм

Напряжение питания: 12…30 В

Р

Электромагнитное реле (переменный ток)

Максимальный ток: 8 А

Напряжение: до 250 В

Коэффициент мощности (cos φ): более 0,9

Электромагнитное реле (постоянный ток)

Максимальный ток: 3 А

Напряжение: до 30 В

К

Транзисторная оптопара n-p-n

Постоянный ток: не более 400 мА

Постоянное напряжение: не более 60 В

С

Симисторная оптопара

Ток: не более 50 мА при переменном напряжении не более 250 В (частота 50 Гц)

Импульсный ток: не более 500 мА (длительность импульса не более 5 мс)

Максимальное коммутируемое напряжение: не более 600 В

Т

Выход для управления твердотельным реле

Выходной ток: не более 40 мА

Выходное напряжение высокого уровня: 4…6 В

Выходное напряжение низкого уровня: 0…0,7 В

Цены

Наименование Цена, руб. (Цены указаны с НДС) Код
УЗС1-Н.У 11 178,00 144286
УЗС1-Д.И 11 178,00 144289
УЗС1-Щ2.У 11 178,00 144292
УЗС1-Д.У 11 178,00 144288
УЗС1-Н.И 11 178,00 144287
УЗС1-Щ5.У 11 178,00 144294
УЗС1-Щ2.И 11 178,00 144293
УЗС1-Щ5.И 11 178,00 144295
УЗС1-Щ1.У 11 178,00 144290
УЗС1-Щ1.И 11 178,00 144291

Документация

Наименование Ссылка
Руководство по эксплуатации УЗС1 [М01] Скачать
Руководство по эксплуатации (краткое) УЗС1 [М01] Скачать

Сертификаты

Наименование Ссылка
Декларация о соответствии на УЗС1 Скачать
